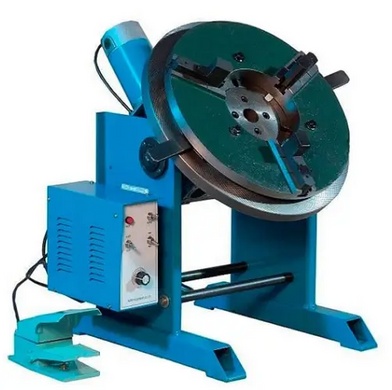

Der Schweißpositionierer HD-300 CT dient zum Schweißen von Ringnähten an Teilen mit einem Gewicht von bis zu 300 kg bei horizontal positionierter Frontplatte und bis zu 150 kg bei vertikal positionierter Frontplatte.
Die Aufwickelgeschwindigkeit der Schweißpositionierer-Frontplatte kann von 0,2 bis 2,5 U/min eingestellt werden. Der Schweißpositionierer HD-300 CT ist strukturell ein Drehtisch mit einer leichten Drehung der Frontplatte von 0° bis 90°, auf dem zu schweißende Strukturelemente platziert und mit einer vorgegebenen Genauigkeit platziert werden.

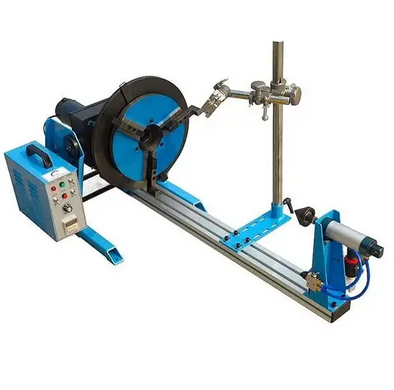

Der Schweißpositionierer HD-300 CT umfasst einen pneumatisch angetriebenen Reitstock/Ritzel, Spannfutter, Heizeinheit, Manometer und Luftfilter sowie einen Reitstockschneider.
Im Set ist ein Spannfutter für den Schweißpositionierer KD-300 enthalten
Spezifikation:
|
Tragfähigkeit |
300 kg |
|
Vertikale Tragfähigkeit |
150 kg |
|
Frontplattendurchmesser |
500 mm |
|
Frontplattenhöhe |
600 mm |
|
Neigungswinkel der Frontplatte |
0–90° |
|
Drehzahl der Frontplatte |
0,2–2,5 U/min |
|
Antriebsdrehung |
200 Watt |
|
Klemmenblock |
30-50 mm2 |
|
Der Durchmesser des Durchgangslochs der Frontplatt |
92 mm |
|
Gewicht |
102 kg |
|
Abmessungen |
680×660×650 mm |
|
Patrone |
KD-300/400/500 |
