Das Arbeitswerkzeug besteht aus zwei Fräsern, der Fräserhub beträgt 0,1 U/mm.

Am Rohrschneider sind 2 Schneider installiert. Es ist möglich, ein Schneidwerkzeug, ein weiteres zum Anfasen oder zwei Schneidwerkzeuge zu installieren.

Geteilte Rohrschneider werden mit 4-8 Backen (je nach Größe) am Rohr befestigt.
Alle Modelle sind mit einem SHINKO ELECTRIC-Servoantrieb ausgestattet, der den Arbeitsablauf steuert und die Schnittgeschwindigkeit und das Drehmoment regelt (Antriebsüberlastschutz).

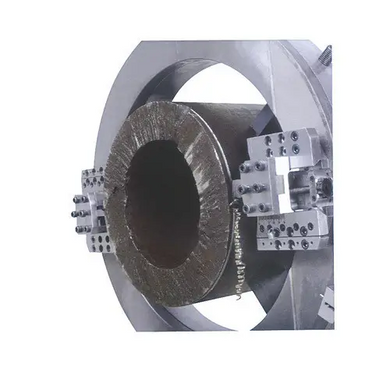

ARBEITSVORBEREITUNG ISD-600:

• Die Installation erfolgt in mehreren Schritten
• Die beiden Hälften des Rohrschneiderkörpers auf das Rohr aufsetzen, ausrichten und befestigen
• Abhängig vom Rohrdurchmesser kann es erforderlich sein, "Überkopfbacken" zu verwenden
•  Der Rohrschneiderkörper sollte senkrecht zum zu bearbeitenden Rohr installiert werden
• Platzieren Sie die Kugeln entlang der horizontalen und vertikalen Achse
• Die Ausrichtung und Zentrierung des Rohrschneiders beginnt mit der vertikalen Achse und endet mit der Ausrichtung entlang der horizontalen Achse (Bauwaage verwenden)
• Um die Ausrichtungsgenauigkeit zu überprüfen und sicherzustellen, werden die Fräser in einem Abstand von 2 mm vom Rohrrand installiert und eine volle Umdrehung der Felgen durchgeführt
• Nach der Montage wird der Antrieb am Rohrschneider montiert

 ARBEIT MIT ROHRSCHNEIDER:

• Automatischer Messervorschub
• Für eine hohe Schnittqualität verwenden Sie Metall Kühlmittel
• Zum Schneiden, Besäumen oder Anfasen werden verschiedene Fräsertypen verwendet
• Installieren Sie zum Schneiden des Rohrs nur Schneidwerkzeuge
• Zum Schneiden und Anfasen befestigen Sie die Schneid- und Anfasfräser im gewünschten Winkel am Rohrschneider
• Um ein geschnittenes Rohr anzufasen, reicht es aus, nur Fasenfräser zu verwenden. Form und Winkel der Fase hängen vom gewählten Fräser ab

FUNKTIONEN VON ELEKTRISCHEN ROHRSHCNEIDER:

• Mechanisches Rohrschneiden
• Anfasen der Außenkante eines Rohres
• Anfasen bei Sonnenuntergang
• Rohrbeschnitt

 EIGENSCHAFTEN ELEKTRISCHEN ROHRSCHNEIDER P3-SD:

SCHNEIDEN:

SUPPORT-KOPIERER:

• Art. TP-KS
• Die starre Konstruktion des abnehmbaren Rahmens und der Halterungen am Rohr gewährleistet die Kombination der Anfangs- und Endpunkte der Flugbahn des Fräsers sowie das Schneiden des Rohrs in der Ebene der senkrechten Rohrachse. Ein spezieller Stützkopierer rollt das Rohr entlang der Außen- oder Innenfläche und sorgt so für eine exakte Ausbildung der Kantengeometrie entsprechend dem ovalen Rohr. Das Design der Halterung ermöglicht einen schnellen Fräserwechsel, ohne die Maschine vom Rohr zu demontieren. Gleichzeitig ist der Fräser fest in der Halterung befestigt, wodurch Vibrationen des Werkzeug-Teile-Systems vermieden werden

FREQUENZUMWANDLER:

• Art. TP-PCH
• Beim Regressions-, Brems- und Anfasvorgang an Rohren mit Maschinen der TP-Serie ist es notwendig, die Motordrehzahl anzupassen, um die Bearbeitungsmodi zu optimieren
• Maschinenmotoren verfügen nicht über eine eingebaute Drehzahlregelung, weshalb ein zusätzliches Gerät in Form eines ES2-Frequenzreglers verwendet wird
• Der Vorteil der Verwendung eines Frequenzreglers macht sich bemerkbar, wenn Rohrleitungen aus schwarzem Stahl auf Rohre aus Nichteisenmetallen oder Edelstahl verlegt werden
• Durch die richtige Auswahl der Werkzeugrotationsgeschwindigkeit können Sie die Geschwindigkeit und Sauberkeit der Bearbeitung des ausgewählten Materials erhöhen

GERÄT ZUR SCHLAUCHINNENDEHNUNG:

• Art. TP-PDVRT
• Um einen speziellen Fräser zu halten, werden nach außen freigegebene Rohre mit einer speziellen Vorrichtung befestigt und mit Hilfe einer speziellen Vorrichtung kann eine Innenbeschattung vorgenommen werden
