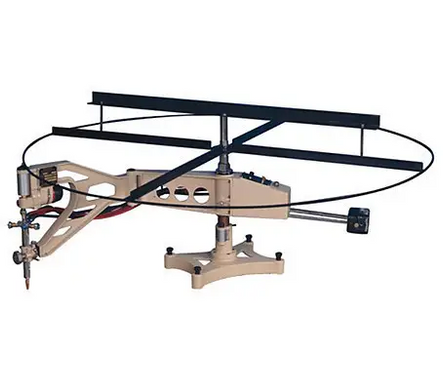

Die Maschine kann die Teile in Form:
- eines Kreises mit einem Durchmesser von 20 bis 1800 mm,
- rechteckige Zuschnitte von 1700 x 340 mm, 1650 x 500 mm
- Quadrate von 1270 x 1270 mm
zu schneiden, während die Metallschnittdicke zwischen 5 und 100 mm liegt.
Der Maschinenkonstruktion besteht aus einer leichten Aluminiumlegierung. Ein elektronisches Geschwindigkeitskontrollsystem ermöglicht es Ihnen, die Bewegung entlang des Kopierers zu stabilisieren und Teile von sehr hoher Qualität zu erhalten.
Die Magnetrolle führt den Fräser sanft entlang jeder Kontur und schneidet Stahlbleche mit einer Dicke von bis zu 100 mm.
Ausrichtung:
Um ein Werkstück in der erforderlichen Größe (plus Bearbeitungstoleranz) zu erhalten, ist es wichtig, die richtigen Schablonenmaße auszuwählen. Dazu ist es notwendig, zur Größe des Werkstücks (Schlichten) einen Aufschlag für die Nachbearbeitung zu addieren und die Differenz X abzuziehen, berechnet nach der Formel: R (Magnetwalze) - r (1/2 der Schnittbreite) = X (Größenunterschied zwischen der Schablone und dem resultierenden Werkstück) . r - für Schweißdüse Nr. 0-3 gleich 3 mm und für Nr. 4 - 4 mm.
|
|
Spezifikation:
|
Durchmesser der geschnittenen Kreise |
20-1800 mm |
|
Netzspannung |
220 V |
|
Schnittgeschwindigkeit |
50–750 mm/m |
|
Anzahl der Ausstecher |
1 St |
|
Maximale Schnittstärke |
6–100 mm |
|
Linearer Schnitt |
1650 mm |
|
Abmessungen |
1390x335x800 mm |
|
Gewicht |
61,5 kg |
